Samsung Electro Mechanics Meningkatkan Teknologi Cip Kunci Untuk Membuat Ekosistem Substrat Kaca

Samsung Electro Mechanics menyatakan bahawa ia sedang membina ekosistem substrat kaca untuk cip semikonduktor, yang bertujuan untuk menyelesaikan cabaran teknikal yang berkaitan dengan cepat dan mengkomersialkan teknologi.

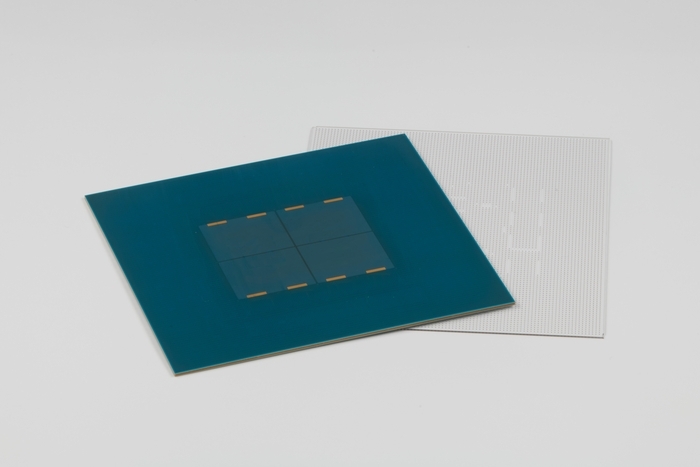

Pada masa ini, wafer plastik digunakan sebagai substrat untuk cip semikonduktor dan dijangka digantikan oleh substrat kaca.Substrat kaca mempunyai warpage yang lebih rendah, menjadikannya lebih mudah untuk mencapai laluan isyarat yang tepat dan meningkatkan prestasi.Ia juga boleh mencetak sejumlah besar saluran tembaga, dengan itu meningkatkan kecekapan kuasa.Menurut laporan, berbanding dengan cip menggunakan substrat plastik, cip menggunakan substrat kaca akan meningkatkan prestasi dan mengurangkan penggunaan kuasa.

Baru

Samsung Electro Mechanics akan mewujudkan peralatan, bahan, komponen, dan jenama proses yang meliputi ekosistem, dan menggalakkan kerjasama antara mereka.Samsung Electro Mechanics telah berbincang dengan syarikat yang berkaitan dan ekosistem akan dilancarkan.

Barisan pengeluaran kilang Samsung Electro Mechanics di Sejong, Korea Selatan dijangka melancarkan projek perintis pada suku kedua tahun ini dan mencapai pengeluaran besar -besaran selepas 2027. Percepatan ini adalah hasil daripada peningkatan permintaan untuk cip perisikan buatan (AI).

Menurut laporan, Samsung Electro Mechanics sedang berbincang dengan Samsung Semiconductor, yang bertanggungjawab untuk reka bentuk cip (litar integrasi sistem luas) dan pembuatan (Samsung Foundries), serta syarikat cip global lain termasuk Intel, Nvidia, dan Qualcomm.

Samsung Electro Mechanics mensasarkan kedua -dua lapisan pertengahan kaca (bahan pertengahan) dan pasaran teras kaca (bahan utama).Dalam cip AI, cip kaca menghubungkan GPU dengan memori jalur lebar yang tinggi (HBM), seperti cip AMD dan Nvidia.
